液壓閥塊設計軟件是什么？MDTools軟件在其設計中的運用有哪些？

文章來源：南京特恩福　　瀏覽：0　　發表時間：2019-12-26 10:02:08

一般液壓集成閥塊具有密集而復雜的立體孔道系統，因此，它的設計和加工是一項非常繁瑣而又極易出錯的工作。對此我國引進了一個專業的設計軟件，關于閥塊的設計目前更加的方便、專業。那么它在設計中的運用有哪些方面呢？對此，小編整理了一些相關內容詳情，希望會對大家有所幫助。

液壓閥塊設計軟件

計算機輔助設計，在液壓系統設計上的應用也已越來越廣泛，尤其是二維工程圖的繪制方面，在極大的程度上提高了工作效率。并且由于三維設計軟件的直觀性，也使得其在液壓系統的設計中得到了廣泛的應用。

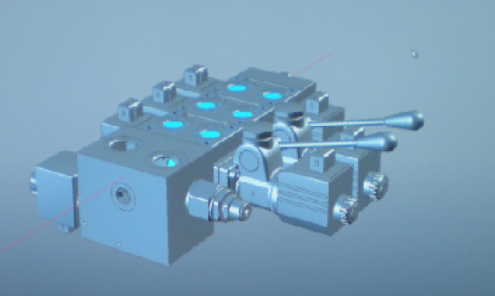

針對液壓系統中閥塊的設計，現在有了更加方便、更加專業的設計工具—MDTools，它是一款由VEST公司設計的三維液壓集成塊設計軟件。是在 SolidWorks環境下進行設計、檢查、并生成相關的文檔。

它可以通過一個專業的文件生成，其中包括自動標注的尺寸、生產加工圖表等。同時也使得原先復雜的設計變得既快捷又容易，而且也還能避免錯誤的發生。與此同時，其還可以使用有效的孔腔連接特性，進行輕易地連接兩個孔腔。

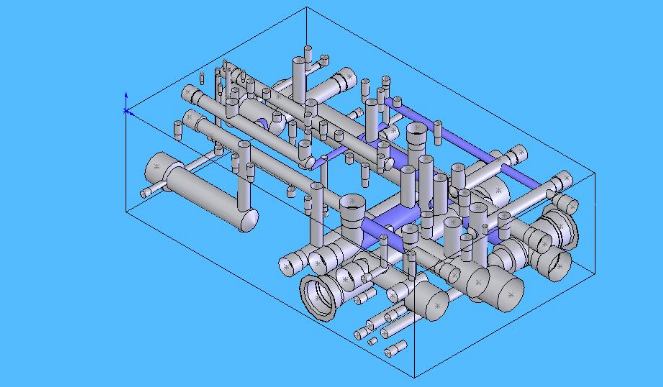

其流徑是采用彩色編碼的方式，使集成塊的內部以及連接的設計更加的可視化。并且在設計出產品及真正加工前，若出現一些差錯，可以對設計稿進行檢查，能使大家及時地修正錯誤。

與此同時，若你選擇加工圖指令，那么它會使你自動的獲取關于集成塊的孔腔加工數據，也可以創建加工圖，并把它嵌插在二維圖中。

MDTools軟件在液壓閥塊設計中的運用

一、設計要求

1、關于油路P、T口都必須布置在閥塊的底部。

2、4個換向閥都需要采用板式連接，且都必須布置在閥塊的頂面方可。

3、需要使用的測壓接頭必須布置在前端面。

4、其它的閥不可以布置在其閥塊的底部。

5、要求其閥塊的整體重量不得超過500kg。

二、軟件運用

1、可以根據對油路的要求選擇各閥，需要確定各閥的結構尺寸，并進行預估閥塊的尺寸。在軟件中，只需要直接輸入其閥塊的長寬高尺寸值，即可得到閥塊的外形實體，這樣就省去了畫液壓閥塊的6個視圖工作。

2、可根據其要求在閥塊的實體上，確定各閥的安裝面以及對閥的位置和走油路進行布置。在這個過程中，關于設計人員所選閥的閥孔，其實可以直接從自帶的庫中進行選取，并且可以清晰的從軟件實體模型中較為直觀地反映油路的走向。

并且，關于閥塊中的油路之間距離、深度都可以從圖中明確的表達出來，同時也可以有效地避免各油孔之間的相互干涉問題。

3、針對原理圖方面，實體上核對閥的位置和工藝孔的深度、位置、大小。由于MDTools軟件有方便的三維視角，這樣就可以從各個不同的側面進行查看閥塊上關于工藝孔的定位尺寸和定型尺寸，以及油路的干涉問題。

并且，如果當你發現問題的時候，還是可以進行及時的修改，而且還會很容易進行重繪。
