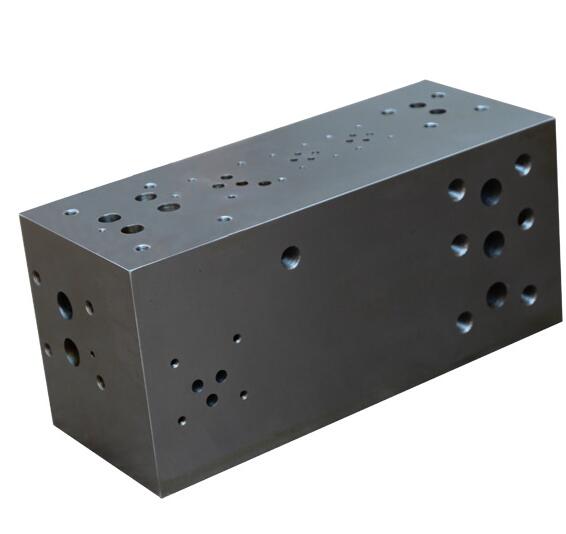

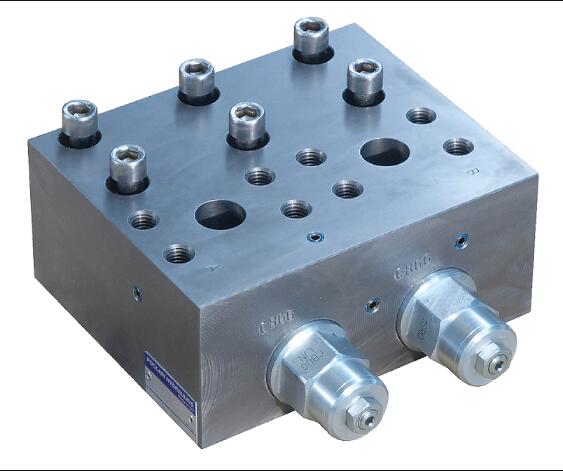

　　閥塊的外表面是閥組件的安裝底面，內部是孔的布局空間。閥塊的六個面形成一組安裝面。通常情況下，下側不安裝任何組件，而是與油箱或其他閥塊疊置。在工程實踐中，為方便安裝和操作，液壓閥的安裝角通常采用直角。

　　液壓閥塊設計的最重要原理是，液壓閥塊的油路符合液壓系統的示意圖。

　　在設計閥塊之前，請確定可以集成油路的哪一部分。每個塊上的零件數量應適中，閥塊上的零件太多，體積大，設計，加工困難;

液壓閥塊設計注意事項

　　在液壓閥塊的設計中，油路應盡可能簡單，并盡可能減少深孔，傾斜孔和加工孔。閥塊的孔徑，匹配度和流量要特別注意，孔的流通面積必須保證相流面積足夠，并注意油的進出方向和位置，以及系統的整體布置和匹配的管道連接，并考慮安裝技術的操作，具有垂直或水平安裝要求的組件，必須確保安裝后符合要求。

　　對于工作中需要調整的元件，設計時應考慮操作和觀察的便利性，如安全閥，調速閥等可調元件應放置在調節手柄的位置，以方便操作。需要經常維護的組件和關鍵組件(例如比例閥和伺服閥)應位于閥塊上方或外部，以便于拆卸和組裝。另外，在閥體的設計中應設置足夠數量的壓力測量點，以調試閥體。
